수위 & CTD_액세서리
측정항목
대기압
------------------------------------------------------------------------------------------------------------------------------------------------
기압센서
- 타입 : Piezoresistive (재질: ceramic)
- 측정범위 : 0 ~ 16.7 psi, 0 ~ 1.15 bar
- 최대압력 : 최대 2 x 측정범위, 파열압력(Burst) 2.5 x 측정범위
- 정확도 : ±0.1%FS (@일정 온도, 공장 교정 기압 범위), ±0.2%FS (@공장 교정 기압 및 온도범위)
- 분해능 : 0.1mb
- 측정단위 : 대기압 - mbar, psi, kPa, bar, mmHg, inHg 등(전용 소프트웨어 LeveLink로 단위 설정 가능)
------------------------------------------------------------------------------------------------------------------------------------------------
온도센서
- 정확도 : ±0.1℃
- 분해능 : 0.01℃
------------------------------------------------------------------------------------------------------------------------------------------------
일반
- 전원 : 3.6V 리튬 배터리 내장(최대 10년, 로깅속도에 따라 다름), 6 ~ 24VDC
- 출력 : Modbus/RS485, SDI-12, Aquaread 자체 출력
- 속도 : 로깅속도 - 분당 1회 / Modbus 속도 - 초당 5회 / SDI-12 출력 속도 - 초당 1회
- 메모리 : 크기 2.0 MB, 데이터 레코드 150,000
- 재질 : 티타늄(본체), Delrin nose cone
- 사이즈 : 186(L) x 22(Ø)mm
- 운영온도 : -20 ~ +80℃
------------------------------------------------------------------------------------------------------------------------------------------------
주요기능/특징
- LeveLine 수위&CTD 센서 절대압력(absolute) 버전 사용 시 동시 사용 필수
- 대기압의 변화를 측정하여 LeveLine 수위&CTD 센서(절대압력 버전)의 측정값을 보정함
- 센서 1대로 10km 범위 이내의 LeveLine 수위&CTD 센서(절대압력 버전) 여러 대를 보정할 수 있음
- 데이터 로깅 장치가 자체 내장되어 있어 측정값을 지속적으로 기록 가능
- 3.6V 리튬 배터리가 내장되어 있어 최대 10년간 사용 가능(로깅 속도에 따라 다름)
- Modbus(RS485) 및 SDI-12 출력을 지원하여 별도의 어뎁터를 사용할 필요없이 시스템에 직접 연결 가능

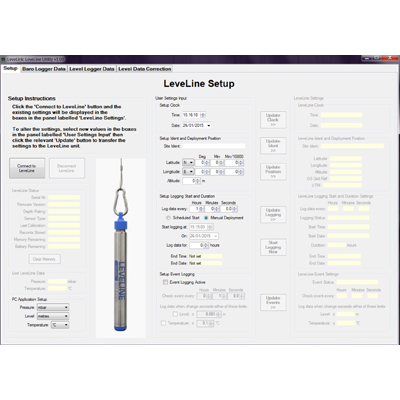

- GPS LeveLine 미터기로 시간, 로깅속도, 로깅 시작 시간 및 지속시간 등 설정 가능, 측정 데이터 실시간 모니터링 가능
- 전용 소프트웨어(LeveLink) 무상 이용 가능

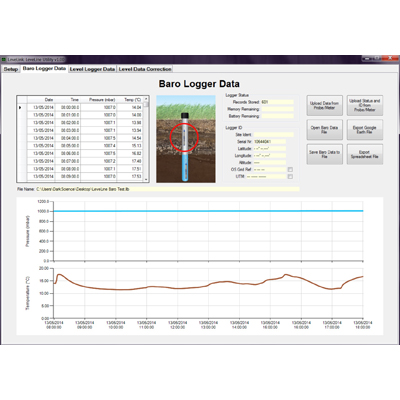

*측정 데이터 실시간 모니터링 가능
*측정 데이터를 엑셀 파일, 텍스트 보고서 형태로 생산 가능

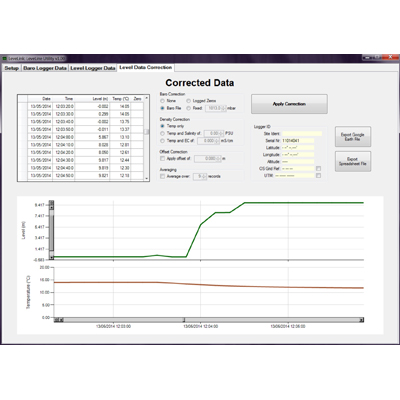

*측정한 온도 및 수압 데이터를 실제 수위값으로 변환
*PC cable kit(part no. LL-PC-KIT, 옵션)를 이용하여 LeveLine 로거(센서)나 LeveLine 미터기와 직접 통신 가능
*LeveLine 로거(센서)를 확장 케이블을 이용하여 설치한 경우 확장 케이블과 PC cable kit 연결용 어뎁터(part no. LL-USB-EX-AD, 옵션) 추가로 필요
- 티타늄 재질 하우징으로 부식 방지
| 파일명 | 용량 | 등록일 |
|---|---|---|
| Leveline-Baro_brochure_e.pdf | 1.2 MB | 2018.02.23 |
| LeveLine Instruction Manual Rev C.pdf | 2.6 MB | 2018.02.23 |
