VEGAPLUS 61 수위 센서

측정범위
35m

----------------------------------------------------------------------------------------------------------------------------------------------

측정방식

레이다(Radar)

- 안테나를 통해 마이크로웨이브(극초단파) 펄스를 측정 대상에 방사한 후 측정 대상 표면으로부터 반사된 신호를 수신하여 수위를 측정함

(신호 방사 후 수신까지 걸리는 시간은 수위에 비례함)

----------------------------------------------------------------------------------------------------------------------------------------------

정확도

±2mm

----------------------------------------------------------------------------------------------------------------------------------------------

일반
- 전원 : 9.6 ~ 36VDC

- 출력 : Two-wire 4 ~ 20mA/HART, Four-wire 4 ~ 20mA/HART / Profibus PA, Foundation Filedbus, Modbus

- 운영환경 : - 40 ~ +80℃, -1 ~ +3 bar/-100 ~ +300 kPa

- 주파수 범위 : K band

----------------------------------------------------------------------------------------------------------------------------------------------

안테나

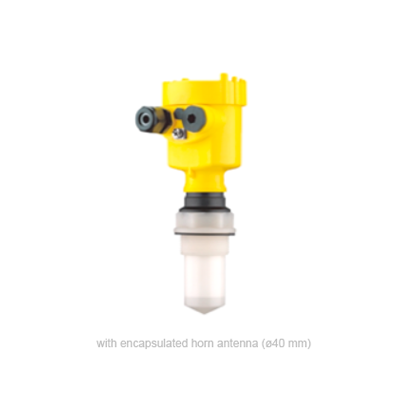

- A 버전 : encapsulated antenna(Ø40mm / 재질 PVDF / 공정온도 - 40 ~ +80℃)

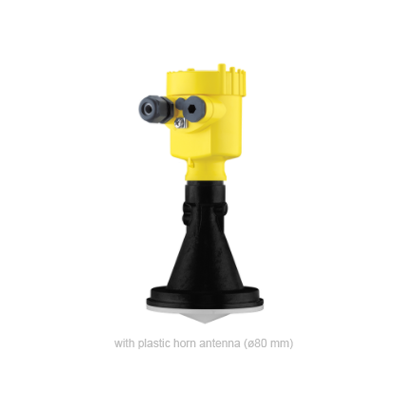

- B 버전 : plastic horn antenna (Ø40mm / 재질 PP / 공정온도 - 40 ~ +80℃)

----------------------------------------------------------------------------------------------------------------------------------------------

주요 기능/특징
- 쉬운 공정 조건의 액체 수위를 지속적으로 측정

- 비접촉식으로 측정하여 유지보수가 필요하지 않음(maintenance-free)

- 측정 대상물의 특성 변화나 온도 및 압력과 같은 공정 조건 변화 시 영향을 받지 않음

이엘피

공지사항 목록
파일명	용량	등록일
34492-EN-Specification-sheet-VEGAPULS-61-4-20-mA-HART-two-wire.pdf	513.7 KB	2021.01.06
36499-EN-Operating-instructions-VEGAPULS-61-4...20-mA-HART-two-wire.pdf	6.7 MB	2021.01.06
29019-EN-Level-measurement-in-liquids-VEGAPULS-WL-61-61-62-63-64-65-66.pdf	3.8 MB	2021.01.07
