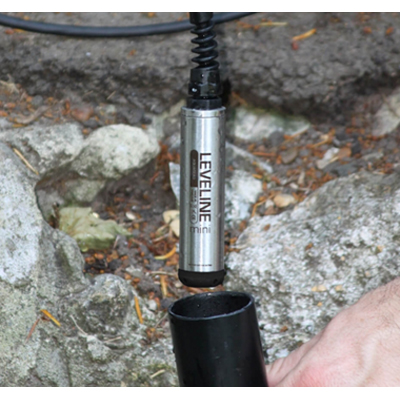

LeveLine-Mini 수위 센서(자체 로깅 기능 없음)

측정항목

수온, 수압, 수위

------------------------------------------------------------------------------------------------------------------------------------------------

압력센서

- 타입 : Piezoresistive (재질: ceramic)

- 깊이(절대압력 & 게이지 압력) : 10, 20, 50, 100m

- 최대압력 : 최대 2 x 깊이, 파열압력(Burst) 2.5 x 깊이

- 정확도 : ±0.05%FS (@일정 온도, 공장 교정 기압 범위), ±0.1%FS (@공장 교정 기압 및 온도범위)

- 분해능 : 0.002%FS 도는 1mm 중 큰 값 적용

- 측정단위 : 수압 - mbar, psi, kPa, bar, mmHg, inHg 등 / 수위 - in, ft, mm, cm, m

                (전용 소프트웨어 LeveLink로 단위 설정 가능)

------------------------------------------------------------------------------------------------------------------------------------------------

온도센서

- 정확도 : ±0.1℃

- 분해능 : 0.01℃

------------------------------------------------------------------------------------------------------------------------------------------------

일반

- 전원 : 6 ~ 24VDC

- 출력 : Modbus/RS485, SDI-12, Aquaread 자체 출력

- 속도 : Modbus 속도 - 초당 10회 / SDI-12 출력 속도 - 초당 1회

- 재질 : 티타늄(본체), Delrin nose cone

- 사이즈 : 87(L) x 22(Ø)mm

- 운영온도 : -20 ~ +80℃

------------------------------------------------------------------------------------------------------------------------------------------------

제품 구분

- 절대압력(absolute) 버전 :

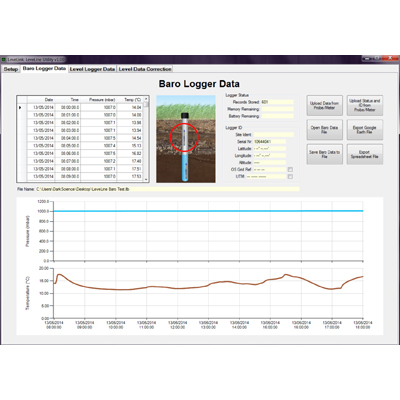

   non-vented 케이블 사용, 대기압 모니터링용 LeveLine-BARO 센서 동시 사용 필요

- 게이지압력(gauge) 버전 :

   vented 케이블 사용, dessicant housing 및 catridge(옵션)를 사용 케이블 끝단에 추가 설치(케이블이나 로거(센서)로 습기 침투 방지)

------------------------------------------------------------------------------------------------------------------------------------------------

주요기능/특징

- 센서 끝부분에 압력센서, 온도센서가 내장되어 있음

- Modbus(RS485) 및 SDI-12 출력을 지원하여 별도의 어뎁터를 사용할 필요없이 시스템에 직접 연결 가능

- GPS LeveLine 미터기로 측정 데이터 실시간 모니터링 가능

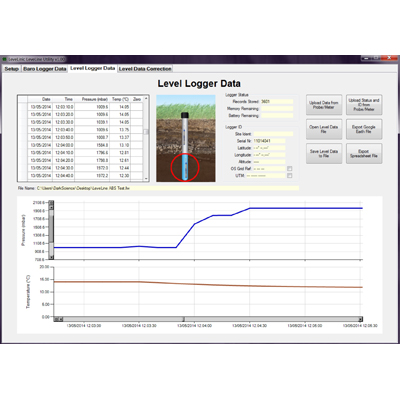

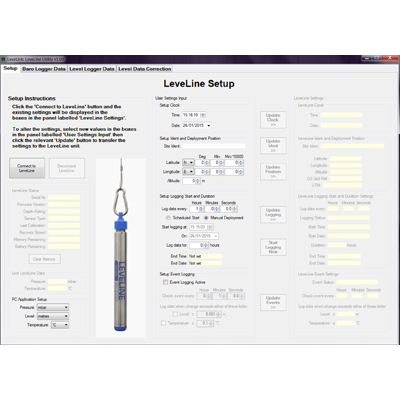

- 전용 소프트웨어(LeveLink) 무상 이용 가능

  *측정 데이터 실시간 모니터링 가능

  *측정 데이터를 엑셀 파일, 텍스트 보고서 형태로 생산 가능

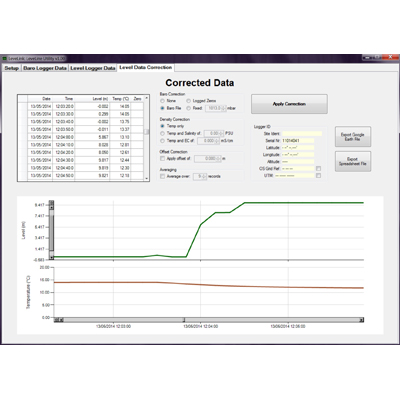

  *온도 및 수압 데이터를 실제 수위값으로 변환

  *PC cable kit(part no. LL-PC-KIT, 옵션)를 이용하여 LeveLine 로거(센서)나 LeveLine 미터기와 직접 통신 가능

  *LeveLine 로거(센서)를 확장 케이블을 이용하여 설치한 경우 확장 케이블과 PC cable kit 연결용 어뎁터(part no. LL-USB-EX-AD, 옵션) 추가로 필요

- 절대압력(ABS, non vented) 또는 게이지압력(GAUGE, vented) 버전 모두 최대 100m 깊이까지 측정 가능

- 티타늄 재질 하우징으로 부식 방지
